Ich habe mich an alle empfohlenen Dinge in der MsExtra-Manual gehalten, d.h. Schaltplan und Aufbau des Boards weichen vom "Standard" nicht ab.
Ich verwende ein 24-1 Triggerrad in Verbindung mit dem Originalsensor an einer Kawasaki Zx7r. Das Motorrad ist original ein Vergaser, das Triggerrad ist entsprechend nachgerüstet.
Ich hänge aktuell beim Versuch, den VR-Sensor einzustellen und ein stabiles Signal zu kriegen. Das Signal ist ok, allerdings resettet sich die MS nach ein paar Sekunden, bzw. nach ca. 20-40 VR-Signalen.
Ich gehe von einem Reset aus, da beim Mitloggen entweder keine Daten empfangen werden, oder aber die Verbindung zur MS einige Sekunden einfach unterbricht. Hiernach ist auch die Uhr wieder neu gestartet.
Der VR-Sensor ist ausschließlich mit der MS verbunden, und das Problem tritt sogar auf wenn der Sensor aus dem Motor ausgebaut ist. Der Sensor liefert beim Anlassen ca. 3V Signal, beim Drehen von Hand ca. 0,8V. Das Problem tritt auch auf, wenn man von Hand dreht.
Das Board ist für VR eingestellt (Tachsel -> VRIn; TSEL -> VROut). Aktuell hängen am Board nur Spannungsversorgung und der VR-Sensor.
Bereits versuchte Gegenmaßnahmen:
-Board mehrfach penibel auf Lötfehler abgesucht, Dioden kontrolliert, auf Kurzschlüsse getestet.
-Anlasser als Fehlerquelle ist auszuschließen, da Problem auch auftritt, wenn die MS über einen externen Akku gespeist wird und keinen Kontakt zur Fahrzeugelektrik hat.
Die Spannung bricht während Anlasserbetätigung von (von der MS angezeigten) 12,8V auf 11,8V ein, was denke ich ein guter Wert ist. Beim Betrieb mit externem Akku (15,4V gemessen, 14,6V angezeigt von der MS) oder Kurbelwellendrehung von Hand bleibt die Spannung natürlich komplett stabil - Reset erfolgt trotzdem.
-Verschiedene Kabel zum VR-Sensor. Anfangs das ungeschirmte originale Kabel, danach ein geschirmtes twisted-pair Kabel. Aktuell hab ich zu Testzwecken ein 10cm langes Kabel direkt am Sensor, und die MS direkt dort dran. Kabel schließe ich somit aus.
-Da der TPSensor quasi ins unendliche kriecht, wenn er nicht angeschlossen ist, hatte ich ihn auch schon testweise angeschlossen.
-Ich hatte in der Proto-Area eine (erfolgreich im Coil-Testmodus getestete) FET-Logik-Signalausgangsschaltung für ein Bosch-Zündmodul verbaut (5.3.1.3 MSExtra-Hardwaremanual). Testweise aktuell nicht mehr mit dem Board verbunden und als Fehlerquelle daher ebenfalls unwahrscheinlich.
-Erfolglos Widerstände mit 2k bis 10k zwischen VR-Sensor und MS geschaltet. Fehler tritt weiterhin auf.
Mir scheint es, als ob das Board resettet, wenn es ein paar brauchbare Signale erhalten hat und wahrscheinlich versucht das erste mal zu Zünden. Wenn man über den Sensor nur Signale in unregelmäßigem oder großem Abstand generiert, resettet die Steuerung nicht. Ebenso wenn die Polarity des Sensors falsch eingestellt ist oder die Potis der VR-Auswertung so stark zugedreht sind, dass kaum noch was durchkommt.
Alternativ könnte irgendwie die integrierte VR-Auswertung defekt sein oder irgendwie überfordert werden?

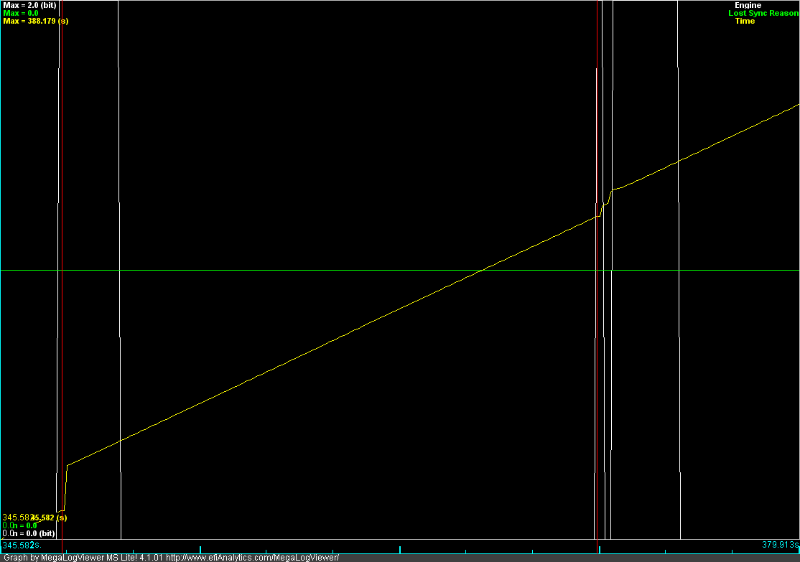

edit: Bild vergessen. Typischer Signalverlauf mit Aussetzer.
![Bild](http://fs5.directupload.net/images/160526/temp/nlfqaz5y.png)
Vielleicht kann mir ja wer nen Tipp geben, was sinnvoll wäre zu prüfen. Wenn jemand weiß, welche Bauteile alle der VR-Auswertung dienen würde ich mir das gerne auch nochmal näher ansehen. Ich weiß an dem Punkt nicht mehr weiter, da ich die letzten Tage so ziemlich alles mehrfach getestet habe, was mir irgendwie plausibel erschien.
Im Anhang noch ein typischer Verlauf des Toothloggers und die aktuelle MSQ. Läuft kurz, hängt dann - manchmal hängts sogar schon, bevor der Logger überhaupt was in die Datei schreiben kann.
