Ich habe meine MS2 mittlerweile aufgrund der vollseq Einspritzung voll belegt mit treibern.
Jetzt möchte ich für meinen Boostcontrol noch einen zusätzlichen Mosfet an den Prozessorpin IAC1 hängen.
Hat einer einen kurzen Schaltplan für mich wie ich das mit den Widerständen verhält.

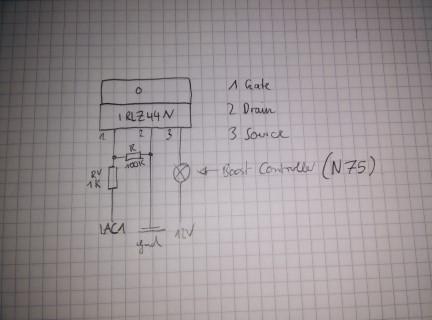

Wäre diese Beschaltung korrekt ?
Zusätzlichen Treiber an den Prozessorpin
Zusätzlichen Treiber an den Prozessorpin
- Dateianhänge
-
- IMG_20150130_231707 (Large) (Mobile).jpg (40.72 KiB) 5267 mal betrachtet
Re: Zusätzlichen Treiber an den Prozessorpin
auf deiner Zeichnung pin 2 und 3 tauschen
Re: Zusätzlichen Treiber an den Prozessorpin
so ?
- Dateianhänge
-
- IMG_20150131_005807 (Mobile).jpg (35.63 KiB) 5264 mal betrachtet
Re: Zusätzlichen Treiber an den Prozessorpin

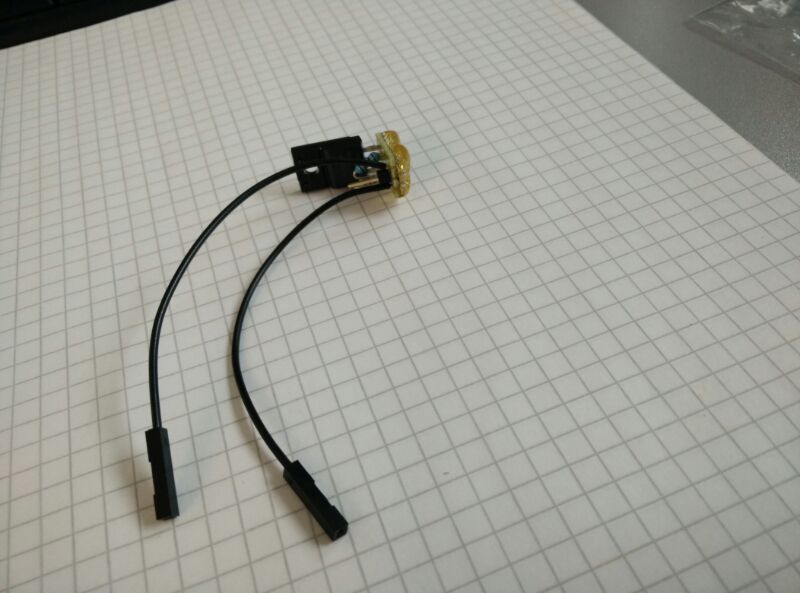

Fertig. Bin mal gespannt ob das funktioniert
- Dateianhänge
-
- IMG_201502050653.jpg (56.89 KiB) 5185 mal betrachtet
