Calibra 3LV6 MS2
Calibra 3LV6 MS2
Hallo Community
Ich lese schon lange mit und interessiere mich schon Jahre für die MS.
Bin 26 Jahre alt, wohne in der nähe von Bad Kreuznach und studiere gerade Elektrotechnik. Jetzt hab ich endlich mal zeit gefunden meine MS2 in den Cali zu hängen. Ist original ein 2.5l V6 , wurde umgebaut auf 3.0L mit F28 und Sinter.

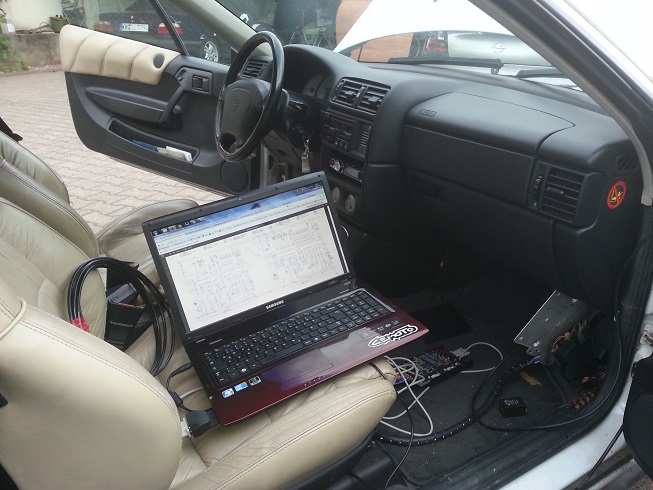

Habe die MS2 gelötet, dann einen Adapterkabelbaum gebaut. auf dem alten Motronic- Gehäuse sitzt der Adapterkabelbaum mit den Masseverbindungen und der ProSport LambdaController.
Habe schon sauberes Drehzahlsignal, Zündung abgeblitzt, leider springt er noch nicht an (AFR > 19.9 (max)). Werde mir das morgen nochmal anschauen. Vielleicht hängt es an der Sonde, die habe ich ein halbes Jahr ungenutzt herum gefahren..
Jetzt folgen mal ein paar Bilder, weiter hab ich auf nem anderen Rechner.

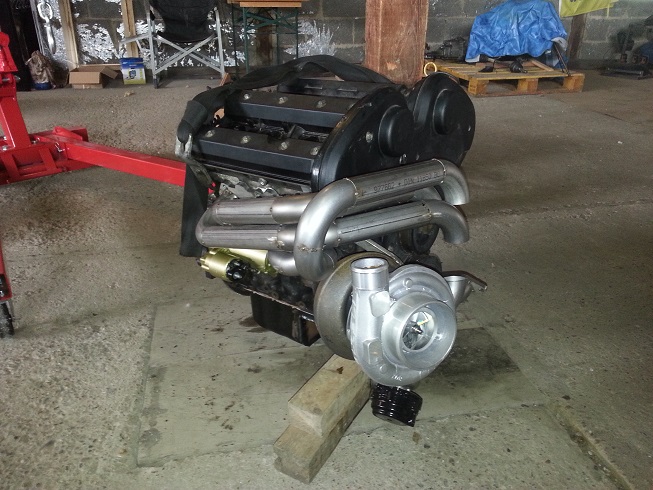

PS: unten der Motor ist für meinen C-Kadett, ist schon eingebaut und dreht schon.. das Projekt stelle ich demnächst auch mal vor
Gruß Christian
Ich lese schon lange mit und interessiere mich schon Jahre für die MS.
Bin 26 Jahre alt, wohne in der nähe von Bad Kreuznach und studiere gerade Elektrotechnik. Jetzt hab ich endlich mal zeit gefunden meine MS2 in den Cali zu hängen. Ist original ein 2.5l V6 , wurde umgebaut auf 3.0L mit F28 und Sinter.
Habe die MS2 gelötet, dann einen Adapterkabelbaum gebaut. auf dem alten Motronic- Gehäuse sitzt der Adapterkabelbaum mit den Masseverbindungen und der ProSport LambdaController.
Habe schon sauberes Drehzahlsignal, Zündung abgeblitzt, leider springt er noch nicht an (AFR > 19.9 (max)). Werde mir das morgen nochmal anschauen. Vielleicht hängt es an der Sonde, die habe ich ein halbes Jahr ungenutzt herum gefahren..
Jetzt folgen mal ein paar Bilder, weiter hab ich auf nem anderen Rechner.
PS: unten der Motor ist für meinen C-Kadett, ist schon eingebaut und dreht schon.. das Projekt stelle ich demnächst auch mal vor
Gruß Christian
- Dateianhänge
-
- cali01.jpg (162.04 KiB) 9052 mal betrachtet
-
- cali02.jpg (139.15 KiB) 9052 mal betrachtet
-
- c01.jpg (165.46 KiB) 9052 mal betrachtet
Kadett C Coupe 2.5L V6 Turbo S200SX MS2 3.3.2
Calibra 3L V6 Turbo S300SX
Z18XE1 3.3.2 , E-Gas
Calibra 3L V6 Turbo S300SX
Z18XE1 3.3.2 , E-Gas
Re: Calibra 3LV6 MS2
Spulen eventuell vertauscht?
Bei einem X30XE musst ich durchprobieren bis lief.
Hab am Anfang erstmal nur Sprit dazu gegeben und als er bockte, also falsch gezündet hat, hab ich eine Spule nach der anderen angeschlossen bis er auf allen Töpfen lief.
Bei einem X30XE musst ich durchprobieren bis lief.
Hab am Anfang erstmal nur Sprit dazu gegeben und als er bockte, also falsch gezündet hat, hab ich eine Spule nach der anderen angeschlossen bis er auf allen Töpfen lief.
Fiat Uno Racing, K16, UMC1, Gslender 3.2.1, LC-1, 355cc, Bluetooth
Re: Calibra 3LV6 MS2
So, Cali läuft
Hatte nur kein Gas gegeben, und der LLR war zu
Wenn ich den LLR auf Inverted stelle, läuft der motor zwar, sägt aber alle 3s zwischen 2000U/min und ca. 800 Umdrehungen.
Da stimmt die Einstellung noch nicht, weiss jemand was ich beim original Opel LLR einstellen muss?
EDIT: Habe da im Forum was gefunden, werd ich später ausprobieren.

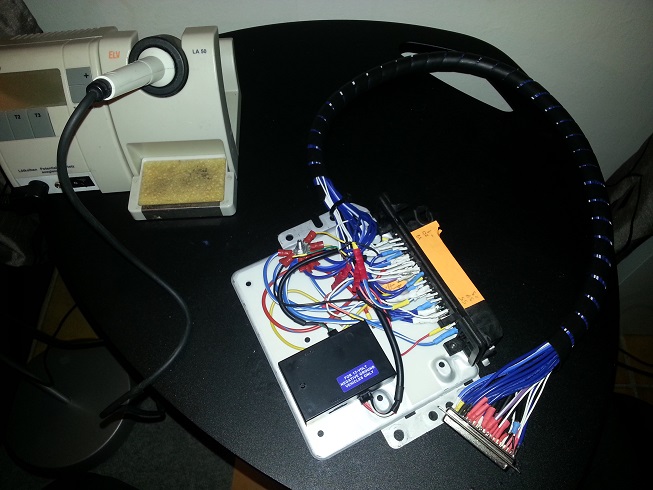

Hier noch ein Bild von meinem Adapter, musste nur noch zusätzlich 2 Dioden an den FP-Ausgang hängen für das Opel Doppelrelais.
Gruß Christian
Hatte nur kein Gas gegeben, und der LLR war zu
Wenn ich den LLR auf Inverted stelle, läuft der motor zwar, sägt aber alle 3s zwischen 2000U/min und ca. 800 Umdrehungen.
Da stimmt die Einstellung noch nicht, weiss jemand was ich beim original Opel LLR einstellen muss?
EDIT: Habe da im Forum was gefunden, werd ich später ausprobieren.
Hier noch ein Bild von meinem Adapter, musste nur noch zusätzlich 2 Dioden an den FP-Ausgang hängen für das Opel Doppelrelais.
Gruß Christian
- Dateianhänge
-
- 20130125_213746.jpg (111.07 KiB) 8998 mal betrachtet
Kadett C Coupe 2.5L V6 Turbo S200SX MS2 3.3.2
Calibra 3L V6 Turbo S300SX
Z18XE1 3.3.2 , E-Gas
Calibra 3L V6 Turbo S300SX
Z18XE1 3.3.2 , E-Gas
Re: Calibra 3LV6 MS2
Das Sägen ist ganz klar Einstellungssache.
Schau, dass du zuerst einmal deinen Leerlauf auf AFR 12 oder 13 einstellst bei leicht erhöhter Drehzahl und dann kannste weiterversuchen.
Schau, dass du zuerst einmal deinen Leerlauf auf AFR 12 oder 13 einstellst bei leicht erhöhter Drehzahl und dann kannste weiterversuchen.
Re: Calibra 3LV6 MS2
Hallo Jungs,

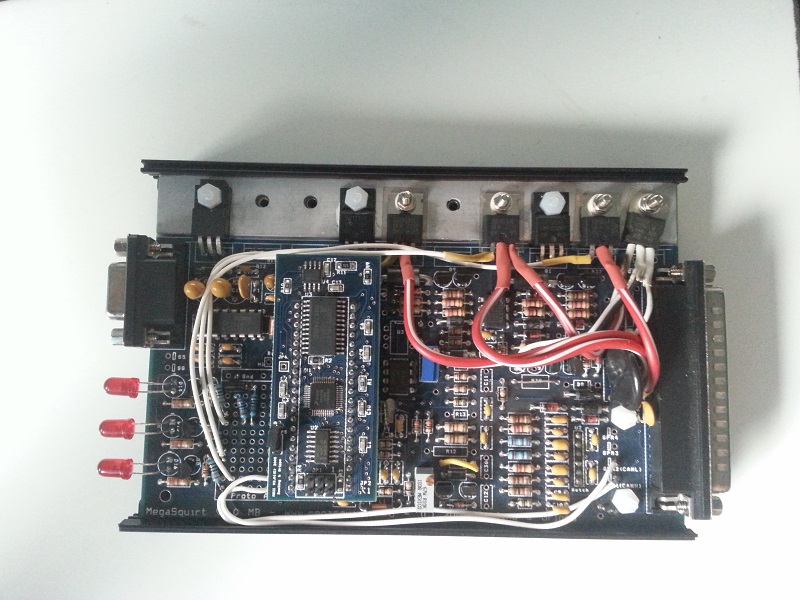

habe mal die MS2 ausgemistet, und im Zuge dazu 3 Zündtreiber nachgerüstet.
Jetzt möchte ich noch einen dritten Einspritztreiber nachrüsten, nur habe ich leider nicht ganz verstanden, was ich da alles an Bauteilen nachrüsten muss.
Müsste eigentlich (verglichen mit einspritztreiber1) folgende bauteile nachrüsten: R15, D17,Q1. D5 Brauche ich doch nicht oder muss ich damit gegen Masse gehen?
Hat jmd. von euch noch ein IRFIZ34E (Q1,Q5) rumliegen, sonst nehm ich was anderes.
Dann kommt noch Launch Control und Boost Control, und die Hütte ist voll! Hab ich schon gesagt das ich den DB37 hasse Langsam wirds da eng...
Gruß Christian
habe mal die MS2 ausgemistet, und im Zuge dazu 3 Zündtreiber nachgerüstet.
Jetzt möchte ich noch einen dritten Einspritztreiber nachrüsten, nur habe ich leider nicht ganz verstanden, was ich da alles an Bauteilen nachrüsten muss.
Müsste eigentlich (verglichen mit einspritztreiber1) folgende bauteile nachrüsten: R15, D17,Q1. D5 Brauche ich doch nicht oder muss ich damit gegen Masse gehen?
Hat jmd. von euch noch ein IRFIZ34E (Q1,Q5) rumliegen, sonst nehm ich was anderes.
Dann kommt noch Launch Control und Boost Control, und die Hütte ist voll! Hab ich schon gesagt das ich den DB37 hasse Langsam wirds da eng...
Gruß Christian
- Dateianhänge
-
- 20140206_092214.jpg (182.31 KiB) 8681 mal betrachtet
Kadett C Coupe 2.5L V6 Turbo S200SX MS2 3.3.2
Calibra 3L V6 Turbo S300SX
Z18XE1 3.3.2 , E-Gas
Calibra 3L V6 Turbo S300SX
Z18XE1 3.3.2 , E-Gas
Re: Calibra 3LV6 MS2
du musst den 74hc00 rausschmeissen oder modifizieren
am einfachsten wird sein du baust dir die boostcontrolschaltung ohne diode 3x auf...
http://www.msextra.com/doc/ms1extra/MS_ ... .htm#boost
und greift die signale direkt am ms2 board ab
http://jbperf.com/sequential/index.html
am einfachsten wird sein du baust dir die boostcontrolschaltung ohne diode 3x auf...
http://www.msextra.com/doc/ms1extra/MS_ ... .htm#boost
und greift die signale direkt am ms2 board ab
http://jbperf.com/sequential/index.html
- franksidebike
- Beiträge: 3517
- Registriert: So Apr 03, 2005 6:28 pm
- Wohnort: http://de.wikipedia.org/wiki/Wathlingen
Re: Calibra 3LV6 MS2
hallo christian
frank
ich meine irgendwo gelesen zu haben das es sehr wichtig ist die gleichen bauteile zu benutzen!ChrisV6 hat geschrieben: Jetzt möchte ich noch einen dritten Einspritztreiber nachrüsten, ..............
Hat jmd. von euch noch ein IRFIZ34E (Q1,Q5) rumliegen, sonst nehm ich was anderes.
frank
Re: Calibra 3LV6 MS2
deshalb auch 3x die boostcontrolschaltung aufbauenfranksidebike hat geschrieben:ich meine irgendwo gelesen zu haben das es sehr wichtig ist die gleichen bauteile zu benutzen!
Re: Calibra 3LV6 MS2
werd ich dann wohl machen..Wahrscheinlich wandere ich dann auf ein Lochbrett aus.tooly hat geschrieben: am einfachsten wird sein du baust dir die boostcontrolschaltung ohne diode 3x auf...
Warum kam noch keiner auf die Idee so ne Art UMC zu bauen mit 20 Treibern drauf,
und die Ausgaenge per Software zu verteilen. Ordentliche Punkte für 12V und Masse. Fertig.
Wenn ich die MS3 so sehe, wird da auch einfach nur "angebaut" oder? Chaos pur!
Ja das war auch mein erster Gedanke, habe mit nem Forenkollegen geschrieben, der einfach den 3. Treiber nachgerüstet hat, lief auch ohne Probleme. Ist natürlich eine versteckte Fehlerquelle.franksidebike hat geschrieben:hallo christian
ich meine irgendwo gelesen zu haben das es sehr wichtig ist die gleichen bauteile zu benutzen!
frank
Gruß Christian
Kadett C Coupe 2.5L V6 Turbo S200SX MS2 3.3.2
Calibra 3L V6 Turbo S300SX
Z18XE1 3.3.2 , E-Gas
Calibra 3L V6 Turbo S300SX
Z18XE1 3.3.2 , E-Gas
Re: Calibra 3LV6 MS2
deshalb "hack" ich ja motronic steuergeräteChrisV6 hat geschrieben:Wenn ich die MS3 so sehe, wird da auch einfach nur "angebaut" oder? Chaos pur!
haben alles drinn was man braucht
Re: Calibra 3LV6 MS2
Habe den Umbau auf semi-seq leider noch nicht gemacht, folgt noch, jetzt aber mal ne andere Frage:
Wo positioniert man am besten den MAT Sensor bei geladenen Motoren?
Kurz vor der Drosselklappe bzw. nach dem LLK ist wohl am logischsten.
Temperatur vorm Turbo interessiert ja keinen oder?
Gruß Christian
Wo positioniert man am besten den MAT Sensor bei geladenen Motoren?
Kurz vor der Drosselklappe bzw. nach dem LLK ist wohl am logischsten.
Temperatur vorm Turbo interessiert ja keinen oder?
Gruß Christian
Kadett C Coupe 2.5L V6 Turbo S200SX MS2 3.3.2
Calibra 3L V6 Turbo S300SX
Z18XE1 3.3.2 , E-Gas
Calibra 3L V6 Turbo S300SX
Z18XE1 3.3.2 , E-Gas
Re: Calibra 3LV6 MS2
vor der Drosselklappe. Es sollen ja die Werte so korrekt, wie möglich sein und nicht irgendwo gemessen werden. Also so nah wie möglich an der Verbrennung.
Re: Calibra 3LV6 MS2
Aber trotzdem die Stauhitze nach oder bei einem Stillstand im Hinterkopf halten.
Gruß
Gruß
Wer aufhört besser zu werden hat aufgehört gut zu sein
Alfa 156 GTA
Alfa 75 Race Car MS III
Alfa 164 V6 Turbo
Test MS II
Tunerstudio V3.0.60.61 Registered
MLog View V4.3.30 Registered
MLog View HD V4.3.30 Registered
Alfa 156 GTA
Alfa 75 Race Car MS III
Alfa 164 V6 Turbo
Test MS II
Tunerstudio V3.0.60.61 Registered
MLog View V4.3.30 Registered
MLog View HD V4.3.30 Registered
Re: Calibra 3LV6 MS2
Wo würdest du den Sensor dann verbauen?
Die warme Luft gelangt doch sowieso in den Motor und der Sensor SOLL das wohl auch mitkriegen, oder?
Die warme Luft gelangt doch sowieso in den Motor und der Sensor SOLL das wohl auch mitkriegen, oder?
E30 M50B25 COP Wasted Spark, TunerStudio v2.05 registered, Knödler Lambdacontroller V3.3, Bluetooth
Holset HX35 0,8bar
Holset HX35 0,8bar
Re: Calibra 3LV6 MS2
Es gibt immer wieder Probleme mit der Stauhitze beim oder nach einem Stillstand.
Hier mal reinsehen: https://www.google.com/search?q=megasqu ... d=ie7&rlz=
Hier mal reinsehen: https://www.google.com/search?q=megasqu ... d=ie7&rlz=
