Megasquirt trotz relayboard abgebrannt??

[Emperor]

Kann mir einer erklären wieso meine MS gestern abgerraucht ist und das trotz relayboard?
dachte das sie sicherungen und relays genau das verhindern sollen.

und

wer kann mir meine MS reparieren?

[no limits]

Eine Sicherung schützt nicht die MS, die ist nur da das die Kabel niicht abbrennen im falle eines defektes.
Die MS kann ich dir reparieren.

[Emperor]

hab jetzt das ganze teil ausgebaut sehe aber auf der platine nix
kann man da irgendwas durchmessen? bzw auf was ist zu achten?
platine etc sehen top aus

[HansA]

Wie kommst Du denn darauf, das die MS abgeraucht ist ?

[Emperor]

weil sie nix mehr tut

relayboard durchgemessen-passt
sicherungen etc-passt

zudem meinte mein kumpel beim starten ein ,,geräusch,, gehöhrt zu haben

hab grad gesehen das der wiederstand bei L1 komisch aussieht
kann aber auch nur paranoia meinerseits sein

[tooly]

was ist das den für eine megasquirt ms1-2 v3.0 platine?

[Emperor]

is ne Megasquirt I v2.2 mit MS Extra und edis verkabelung

[tooly]

und was genau ist jetzt kaputt?
bekommst du keine verbindung mehr hin
oder was ist los?
messe doch mal ob die ms überhaupt noch strom bekommt

hier der schaltplan:

http://www.msextra.com/doc/general/pix/ ... emV2.2.pdf

hast du ein stim zum testen?

[tooly]

....

[Emperor]

....

so gings mir grad mit dem schaltplan
naja
strom komt an bis zum relayboard und dem dazugehörigem kabel...und dann ist nix mehr los

ich hab die MS fertig gekauft und dachte deshalb das ich nen stim nicht brauche

[tooly]

also zieht das relais nicht an?
oder eine sicherung ist durch?
hast du zündplus am relais?

[Emperor]

an den relais passt alles
sendet auch strom an die ms

die ms ist das was nicht will
wir vermuten das evt das ewige orgeln mit unterspannung der MS geschadet hat

gut hab jetzt auch kein netzteil mehr da um das so zu testen.....zum kotzen grad

[tooly]

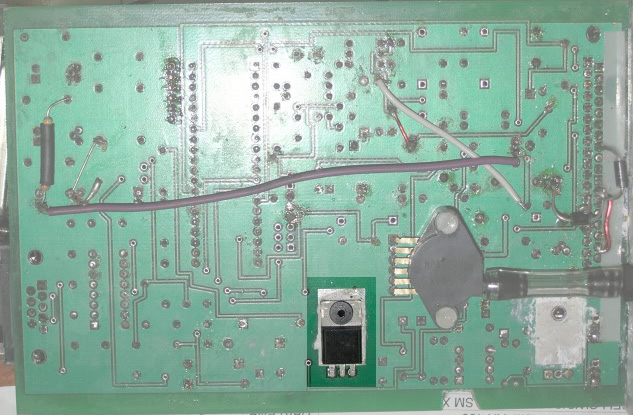

mess mal die spannung am spannungsregler (siehe bild)
platinen unterseite von links nach rechts 12v/gnd/5v

[Emperor]

tooly

das wars spannungsregler scheint am sack zu sein

danke für die info
morgen mal nen neuen einlöten und beten das nix dazu komt

[Emperor]

ok einige versuche später bin ich ein bischen weiter und um einiges ratloser

die ms springt an und verbindet sich ohne zu murren wenn sie am netzteil hängt.
auch der kabelbaum sieht nach durchmessen ok aus. aber sobald die ms im wagen ist tut sie nichts mehr.

hab ja am kabelbaum nix gemacht....irgendjemand nen tip wo ich noch suchen könnte?
