Hallo,

weiss jemand wo es passende Magnetstreifen gibt die moeglichst duenn sind und auf einen Metallschwungrad gut haften?
Ich kenn so Magnetstreifen fuer Notizzettel, damit man diese an die Kuehlschranktuer heften kann.

Aber gibts da spezielle Magnetstreifen fuer Schwungraeder?

Hat das schonmal jemand probiert, Magnetstreifen als Trigger oder Drehzahlsignal?



gruss

Moinsen ...

Kleben ?
Öl, Wärme, Fliegkraft, ect.
Glaube persönlich nicht, das es hält ..

Bei würth gibt es Magnet auf Rolle zum kleben ..

Helmut

interessante idee!
man den streifen dann ja mit lack oder so versiegeln...

Klingt nach scheiß idee.
Was spricht gegen ...... man macht es so wie alle anderen oder original?

Vielleicht einfach ein Neodym-Magnet am Schwungrad platzieren.

z.B.:

http://www.ebay.de/itm/2-Stuck-NEODYM-M ... 3a8b0e9283

Sollte auch mit Motordrehzahl am Platz bleiben, oder gleich einen Metallkleber mit unters Magnet.
Wäre mal interessant...

gtr-tobi hat geschrieben: Wäre mal interessant...

in wie fern? "flying magnet trigger" gibts seit ewigkeiten und funktionieren sehr gut

Aber auf nen sehr guten Kleber achten! Mir hats damals nach ner 10km Testfahrt an der Aprilia den Magnet ausm Polrad gezogen, da war dann schieben angesagt. Zurück bei Schrick wurde der dann mit Zeugs von Würth eingeklebt und hält immernoch bombig.

Geklebte Magnete waren gang und gebe bei vielen Motorrädern, meist halt innen so dass die Fliehkraft keine Auswirkung hat. Bei meiner Yamaha TZR die 13000 gedreht hat, war der eingeklebte Magnet kein Problem.

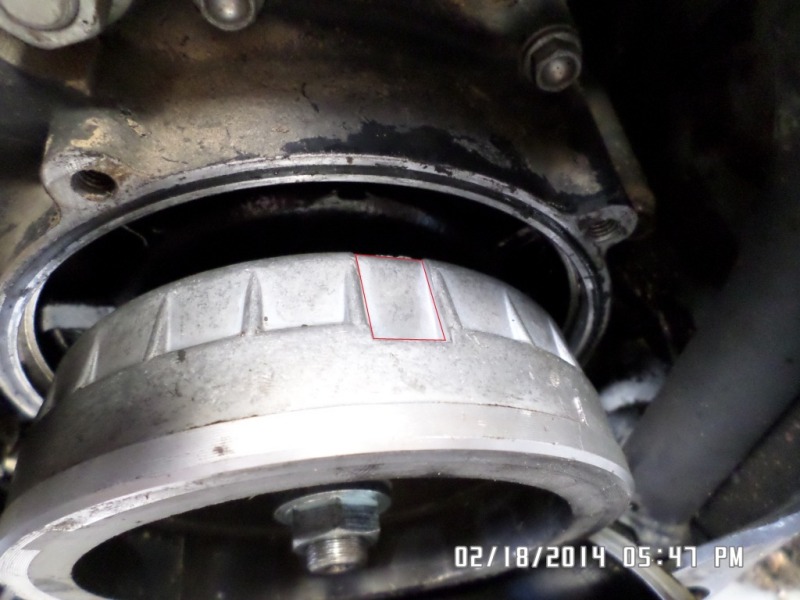

Also mein Schwungrad sieht so aus:
Ich haette mir jetzt gedacht, dass ich im rot markierten Bereich einen kleinen Stabmagneten einkleben koennte (Groesse ca. 20X10X4 mm). Leider hab ich dafuer nur auf der Aussenseite des Schwungrades Platz:
Angenommen ein Magnet wiegt 10g, das Schwungrad hat ungefaehr einen Durchmesser von 7 cm, dass waere eine Fliehkraft von:
F = m*r*2pi*f = 0.01kg*0.07m*2pi*117Hz(=7000rpm) = 0.5 N

Der Kleber muss also mindestens 0.5N/200mm2 Kraft aushalten koennen. Das Schwungrad ist leider aus Alu, somit haftet der Magnet nicht von alleine....

Dumm waere nur, wenn sich der Magnet vom Schwungrad doch loest und mir die ganze Lima und Zuendspulen zerfetzt...

warum magnet?


dreh halt ein paar schrauben rein.

oder an die glocke hinten einn ansatz andrehen und einen ring aufschrumpfen.

Ich würde ein Loch in die Schwungscheibe reinbohren das etwas kleiner als der Neodym Rundmagnet ist. Magnet aus den Gefrierfach holen und ins Loch klopfen fertig

Hey ich mach ja gerade sowas ähnliches, aber ich kann dir sagen, dass alle Klebstoffe die ich kenne da auf dauer nicht halten werden, kein Epoxy macht das auf dauer mit.
Wie wäre es ein Loch reinzubohren, denn rundmagneten rein und dann von außen am Rand Alu aufschweißen, so dass der von oben am Rand zu ist, natürlich musst du die entsprechende Materialdicke beachten.

Sinnvoller weise wäre es am besten einen quasi T förmigen Magneten zu benutzen und denn mit dem T nach unten reinzusetzen, so kannst du denn an der Seite aufschweißen und der Mittelpunkt ist oben zu sehen und die Materialdicke am Rand hoch genug.

Möglich wäre auch einen T förmigen reinsetzen und dann statt zu schweißen da quasi eine Mutter mit außengewinde reinsetzen und diese gegen verdrehen sichern, z.B durch ankörnen.

Ich hofe du weist ca. was ich meine, ist ohne Zeichnung halt blöd zu erklären.

Aber die beiden Sachen wäre das was auf jeden Fall auf dauer hält.

DRecksau hat geschrieben:Hey ich mach ja gerade sowas ähnliches, aber ich kann dir sagen, dass alle Klebstoffe die ich kenne da auf dauer nicht halten werden, kein Epoxy macht das auf dauer mit.
Wie wäre es ein Loch reinzubohren, denn rundmagneten rein und dann von außen am Rand Alu aufschweißen, so dass der von oben am Rand zu ist, natürlich musst du die entsprechende Materialdicke beachten.

gute idee, ich weiss nur nicht ob die hitze beim Schweissen den Magneten zerstoert...

Man kann auch ein Loch bohren, Rundmagneten reinstecken und rundrum mit nen Koerner am Lochrand etwas alu reinklopfen damit der Magnet nicht mehr herausfaellt, dass wuerde auch ohne schweissen gehen....

oder ich kauf mir nen magneten und bohr ein loch rein und mach den magneten mit einer Schraube fest, sowas:

http://www.ebay.com/itm/20pcs-Strong-Bl ... 5d4a8a43a2



die Frage ist nur ob es durch die Unwucht nicht die Kurbelwellenlager zerfetzt....

Loch minimal kleiner bohrer, Magnet ins Eisfach danach reinklopfen, wenn er wieder wärm wird und sich ausdehnt sitzt er bombenfest.
