AD6/JS5 als Output

[Alfagta]

Servus,

ein Ausgang kann 500mA.
Der Summenstrom darf bei etwa 2,5A liegen.

Ja man kann es natürlich paralell mit dem Display betreiben.
Ich habe ja auch das Erweiterungsboard und das Display am Can Bus.
Sozusagen ein Can Netzwerk mit 3 Teilnehmern. (MS,Erweiterungsboard,Display)

Ja genau das verknüpfen mit ADC6 würde so funktionieren.
Man kann für die Remote Outputs alle Variablen verwenden die auch für die Onboard Outputs möglich sind.


Ja natürlich könnte man da eine Platine draus machen. Hab bei meinem Erweiterungsboard aktuell auch 4 Remote Ausgänge drauf.
Die können jeweils 3A schalten.

Wenn du alles Arduino Libarys verwendest ist es nicht all zu schwer. Da muss man nicht wirklich viel ahnung von Programmieren haben.

Ich hab noch einige ULN2003A zuhause liegen. Vielleicht mach ich heute abend schnell einen Testaufbau damit du siehst wie das geht.
Hab das ganze benötigte Material lagernd.

Gruß

[ChristianK]

Das Zusatzboard hat der Mario doch schon in der zweiten Auflage am Start. Inkl. 8 K-Typ Eingängen.

[Alfagta]

Hier mal ein Video eines Testes den ich gerade gemacht habe.
Ich hab kurzerhand meine Display Platine misbraucht.

Daran ein ULN2003A und an den Ausgängen 6 Led's.
Diese dann in der MS als Remote Outputs konfiguriert.
Als Quelle hab ich RPM verwendet 4000-6500 (shift light) und je nach Istdrehzahl werden die Led's via Can angesteurt.

Es kann dann natürlich auch ein Relais statt dem Led angeschlossen werden.

Gruß

https://www.dropbox.com/s/2r3p2n2kdn0j4 ... 5.3gp?dl=0

[suzuki90]

Cool. Dann muss ich mir damit mal was basteln und dann den passenden Code irgendwoher nehmen...
Oder auch den CAN Display dafür hernehmen...

[Alfagta]

Willst du das ganze in ein Gehäuse bauen?

Gruß

[suzuki90]

Wenn ich nur die Ausgänge nutze, dann würde ich das ins Gehäuse vom originalen Steuergerät mit bauen. Wenn ich zum Beispiel dein Display nehmen würde, dann halt nicht, bzw wenn dann in eine extra Box, aber das ist nicht zwingend.
Warum?

[Alfagta]

Frag nur, wenn man alles einzelne Platine ala Arduino style nimmt ist es immer so ne Sache mit dem Gerhäuse.

Hast du die UMC auch im original Steuergerät verbaut?
Hast ein Foto davon?

Gruß

[SiPPi]

Also wenn da nachher sowas wie ein (tiny)IOx raus kommt, melde ich auch Interesse an

[Alfagta]

Also wenn da nachher sowas wie ein (tiny)IOx raus kommt, melde ich auch Interesse an

Ich hab doch längst sowas wie das TinyIox.

http://www.megasquirt.de/msforum/viewto ... f=2&t=5522

[suzuki90]

Ja hab die UMC2 zusammen mit dem Breitband-Controller ins originale Gehäuse gebaut.
Bilder such ich mal raus, ist aber nimmer viel Platz.

Oder ich nehme einfach dein Erweiterungsboard, schließe da alle möglichen Sensoren noch an, die ich momentan an analogen Anzeigen habe und dann entweder dein Display zur Auswertung, was mir aber bestimmte Werte nicht auf einen kurzen Blick aus dem Augenwinkel liefert oder eben dann ein Tablet, fest verbaut, um über MSDroid oder ShadowMS die Werte anzeigen zu lassen...

[SiPPi]

Oh, hatte da nur die EGT Anschlüsse in Erinnerung Gibts davon noch welche?

[Alfagta]

Oh, hatte da nur die EGT Anschlüsse in Erinnerung Gibts davon noch welche?

Das hat unter anderem 8 EGT Anschlüsse, 4 Analog Anschlüsse, 4 Ausgänge.
Ja es gibt noch welche.

[Alfagta]

Ja hab die UMC2 zusammen mit dem Breitband-Controller ins originale Gehäuse gebaut.
Bilder such ich mal raus, ist aber nimmer viel Platz.

Mal sehen was du Platz hast. Dann kann man mehr sagen.

[suzuki90]

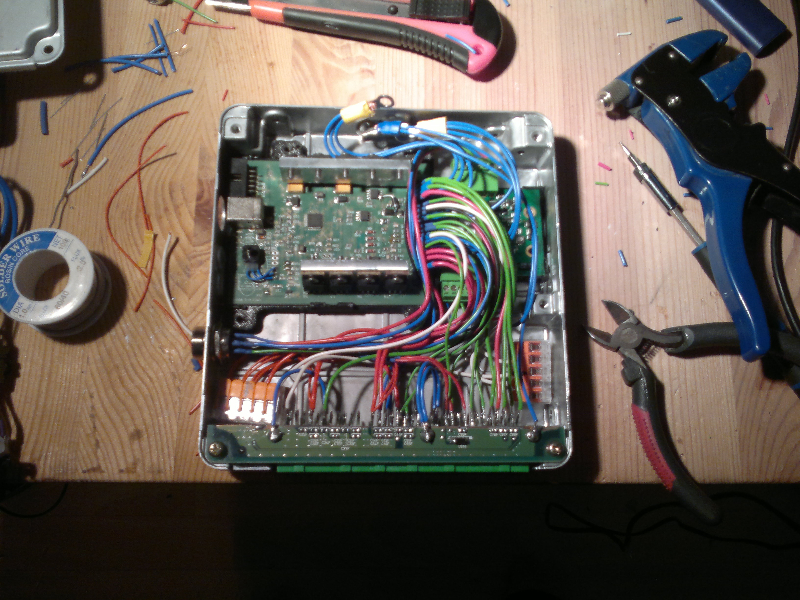

Hier, das hab ich noch an Platz:


Hab allerdings inzwischen auch noch die beiden Miniaturrelais drin, eines eben für die Auspuffklappe, eines für die Ladedruckregelung...

Was kostet denn so ein Erweiterungsboard?

[Alfagta]

Okay da hat nimmer viel Platz.
Da müsste man was ganz kleines bauen damit es platz hat.

Eher auf extern gehen.
