ronnywa hat geschrieben: PS. Als Bonus habe ich die Kontakte der MiniMS in Gold machen lassen.

RESPEKT dann liegt wenigstens "etwas goldenes" unter'm Weihnachtsbaum ...

Dumme Frage noch.

Ist eigendlich mittlerweile Dieser Fehler behoben:

Hallo MiniMS Kollegen,

die MiniMS Platine aus der serie die 'Nils' fertigen lassen (danke noch mal dafür) hat einen kleinen Fehler: Der Emmiter Pin (PIN 4) vom Optokoppler des Tach-Signals hat keine Masseverbindung, muss er aber, da der Ausgangstransistor den Tach-eingang des Prozessors nicht auf GND ziehen kann.
Lösung: einfach etwas Lötstoplack von der Massefläche abkratzen und einen Lötbollen drauf. Fertig.

http://www.2t.pro-speed.ch/Bilder/Uli/M ... MS_Bug.jpg

Gruß,

Andreas

c-coupedriver hat geschrieben:Dumme Frage noch.

Ist eigendlich mittlerweile Dieser Fehler behoben:

Hallo MiniMS Kollegen,

die MiniMS Platine aus der serie die 'Nils' fertigen lassen (danke noch mal dafür) hat einen kleinen Fehler: Der Emmiter Pin (PIN 4) vom Optokoppler des Tach-Signals hat keine Masseverbindung, muss er aber, da der Ausgangstransistor den Tach-eingang des Prozessors nicht auf GND ziehen kann.
Lösung: einfach etwas Lötstoplack von der Massefläche abkratzen und einen Lötbollen drauf. Fertig.

http://www.2t.pro-speed.ch/Bilder/Uli/M ... MS_Bug.jpg

Gruß,

Andreas

Hi,

kommt zwar ziemlich spät der Hinweis, aber ja darauf habe ich geachtet.
Hatte den Beitrag auch gelessen.

Gruß Ronny

Super !!!

Hi Leute,

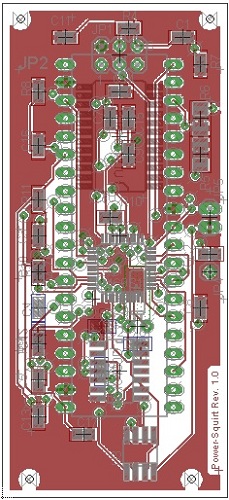

hatte heute etwas lange weile und habe da mal was entwurfen. Ist gleich wie das aktuelle Blaue MSII Board. Abmessung 70x32mm.
Als Erweiterung habe ich noch die Änderung für die Sequentiäle Einspritzung gemacht.

Gruß Ronny

Sieht super aus!
Bin schon mal auf den Preis gespannt

The-Dragon hat geschrieben:Sieht super aus!
Bin schon mal auf den Preis gespannt

Morgen,

auf jeden fall weniger als das Original mit den Versandkosten und Einfuhrsteuer.
Mache auch noch ein Board welsches auf den 3.57 SMD aufbaut nur mit Klopfauswertung.

Ich bin mir nur nicht sicher ob ich die Relais mit auf das Board machen soll, was meint Ihr.

Gruß Ronny

Ich würde die Relais und Sicherungshalter weg lassen.
Diese sind doch fast immer schon im Fahrzeug vorhanden,
selbst bei meinem Vergaser-Moped.
Du solltest lediglich auf die Position des CPU-Sockel darauf achten,
dass man vielleicht später auch noch ein MS-3 Board benutzen kann.
Aber wenn ich es mir recht überlege, braucht das kaum einer, wenn dein neues Board
die wichtigsten Sachen (2xVR,COP,SEQ) schon kann.
Bei den Eingängen für die VR's solltest Du normale Widerstände benutzen, da immer wieder Probleme
mit der Empfindlichkeit auftreten und somit der Widerstand evtl. angepasst werden muss.

The-Dragon hat geschrieben:Sieht super aus!
Bin schon mal auf den Preis gespannt

So, ich sag jetzt mal ne Hausnummer.
Fertig Aufgebaut ca.55€.

Gruß Ronny

Damit könnte ich leben!

Ist gleich wie das aktuelle Blaue MSII Board. Abmessung 70x32mm.

Moin ... soll daß das Daughterboard (Prozessor) werden?

jub hat geschrieben:

Ist gleich wie das aktuelle Blaue MSII Board. Abmessung 70x32mm.

Moin ... soll daß das Daughterboard (Prozessor) werden?

Morgen,

darauf kann ich nur sagen ja.

Gruß Ronny

PS. Carsten Dein Geld ist da, Leiterplatten gehen heute raus.

PPS. Alle anderen die Bezahlt hatten, habe ich die Leiterplatten am 22.12. geschickt. Laut Sendungsverfolgung sollten die heute beu Euch ankommen

sehr schön

aber wer bespielt den Proz und wer bestückt die Platine mit SMD ?

Gruß Jub

jub hat geschrieben:sehr schön

aber wer bespielt den Proz und wer bestückt die Platine mit SMD ?

Gruß Jub

den Proz beschreibe ich und bestücken macht mein Lieferant.
Hab ich doch auch hingeschrieben

So, ich sag jetzt mal ne Hausnummer.
Fertig Aufgebaut ca.55€.

Gruß Ronny

wer lesen kann ist klar im Vorteil

ich nehm hiermit > 2
